学习用于 2 层和 4 层 PCB 设计的 OrCAD v17.2 ( Learning OrCAD v17.2 for 2-layer and 4-layer PCB Design )

课程描述

学习用于 2 层和 4 层 PCB 设计的 OrCAD v17.2 是使用 OrCAD Capture、PSPICE 和 PCB Editor v17.2 从原理图设计到印刷电路板 (PCB) 的迁移培训课程。学习 OrCAD 后，您可以快速使用您想要的任何其他 PCB 设计程序。 OrCAD 和 Allegro 是用于 PCB 设计的标准工业软件。

您将在 Learning OrCAD v17.2 for 2-layer and 4-layer PCB Design 中学到什么：

• 从基础构建您自己的两层和四层 PCB
• 查找和编辑预制构件并设计轮廓
• 排查布局、仿真错误和网表错误
• 足迹组件的设计和编辑（使用 IPC-7351B 指南和模板）
• 设置印刷电路板
• 构建印刷电路板的 3D 模型
• Gerber, Drill and Pick 的生产和放置文件，用于 PCB 的工业化
• 根据使用的材料制作专业账单
• 构建装配设计并为您的 PCB 选择和放置数据
• 为您的 PCB 生产准备文件

课程规格

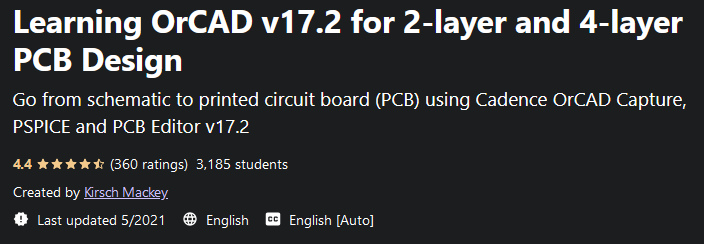

出版商：Udemy 讲师：Kirsch Mackey 语言：英语水平：入门课程数量：151 持续时间：14 小时 15 分钟

2021/5 课程主题：

学习用于 2 层和 4 层 PCB 设计的 OrCAD v17.2 的先决条件：

重要提示：同等水平的理解大学水平电路 1 和电子设备 1 和 2（晶体管、电阻器、电容器、直流电压和电流）您应该能够在初学者水平上使用 Windows PC。您应该在计算机上安装 Windows 7 或更高版本。三键 Microsoft 兼容鼠标 注意：Cadence Allegro 和 OrCAD（包括 EDM）产品不支持 Mac、Windows 7 Starter 和 Home Basic。此外，Windows Server 支持不包括对 Windows 远程桌面的支持。不支持 Windows RT 和平板电脑。了解电子设备及其工作原理。


2层和4层PCB设计学习OrCAD v17.2介绍视频：

媒体错误：格式不受支持或来源未找到

安装指南

在 Extract 之后，用您最喜欢的播放器观看。
英文字幕
画质：720p
